Dettagli:
|
Descrizione: Tubo di acciaio legato, tubo d'acciaio senza cuciture della lega, tubo saldato lega, tubo senza cuciture dell'acciaio legato, tubo della lega, tubo dell'acciaio legato
Norma: ASTM A335, JIS G3458, JIS A3462, DIN17175, GB5310, GB9948

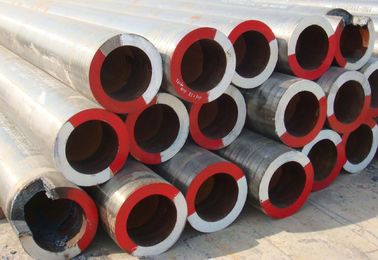

Tubo ferritico senza cuciture dell'Lega-acciaio di ASTM/AME A335 P1/P5/P9/P11/P12/P22/P91/P92 per servizio ad alta temperatura
Materiale: ASTM A335 P2, ASTM A335 P12, ASTM A335 P11, ASTM A335 P22, ASTM A335 P5, ASTM A335 P91, ASTM A335 P92.
Diametro esterno: 6 mm~1473mm
Spessore della parete: 1mm~160mm
Lunghezza: 12m, 11.8m, 6m, 5.8m o come vostri requisiti
Applicazione: Il tubo dell'acciaio legato si applica a petrolio, l'industria chimica, la energia elettrica, la caldaia, la temperatura elevata resistente, bassa temperatura resistente, tubo d'acciaio steamless resistente alla corrosione ha usato.
Composizione chimica (%): |
|||||||||
Grado | Designazione di UNS | Composizione, % | |||||||
Carbonio | Manganese | Fosforo, | Zolfo | Silicio | Cromo | Molibdeno | Altri | ||
P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0,025 massimo | 0,025 massimo | 0.10-0.50 | --- | 0.44-0.65 | --- |
P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0,025 massimo | 0,025 massimo | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 | --- |
P5 | K41545 | 0,15 massimo | 0.30-0.60 | 0,025 massimo | 0,025 massimo | 0,50 massimo | 4.00-6.00 | 0.45-0.65 | --- |
P9 | S50400 | 0,15 massimo | 0.30-0.60 | 0,025 massimo | 0,025 massimo | 0.25-1.00 | 8.00-10.00 | 0.90-1.10 | --- |
P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0,025 massimo | 0,025 massimo | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | --- |
P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0,025 massimo | 0,025 massimo | 0,50 massimo | 0.80-1.25 | 0.44-0.65 | --- |
P15 | K11578 | 0.05-0.15 | 0.30-0.60 | 0,025 massimo | 0,025 massimo | 1.15-1.65 | --- | 0.44-0.65 | --- |
P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0,025 massimo | 0,025 massimo | 0,50 massimo | 2.65-3.35 | 0.80-1.06 | --- |
P22 | K21590 | 0.05-0.15 | 0.30-0.60 | 0,025 massimo | 0,025 massimo | 0,50 massimo | 1.90-2.60 | 0.87-1.13 | --- |
P23 | K41650 | 0.04-0.10 | 0.10-0.60 | 0,03 | 0,01 | 0,50 massimo | 1.90-2.60 | 0.05-0.30 | V 0.20-0.30 |
Cb 0.02-0.08 | |||||||||
B 0.0005-0.006 | |||||||||
N 0,030 massima | |||||||||
Al 0,030 massimo | |||||||||
W 1.45-1.75 | |||||||||
P91 | K91560 | 0.08-0.12 | 0.30-0.60 | 0,02 | 0,01 | 0.20-0.50 | 8.00-9.50 | 0.85-1.05 | V 0.18-0.25 |
N 0.030-0.070 | |||||||||
Ni 0,40 massimo | |||||||||
Al 0,04 massimo | |||||||||
Cb 0.06-0.10 | |||||||||
P92 | K92460 | 0.07-0.13 | 0.30-0.60 | 0,02 | 0,01 | 0,50 massimo | 8.50-9.50 | 0.30-0.60 | V 0.15-0.25 |
N 0.03-0.07 | |||||||||
Ni 0,40 massimo | |||||||||
Al 0,04 massimo | |||||||||
Cb 0.04-0.09 | |||||||||
W 1.5-2.00 | |||||||||
B 0.001-0.006 |
Proprietà meccaniche
Dati |
Grado P11, P22, P5, P9 |
Grado P91 |
Grado P92 |
Resistenza alla trazione, min, (MPa) |
415 |
585 |
620 |
Carico di snervamento, min, (MPa) |
205 |
415 |
440 |
Allungamento, min, (%), L/T |
30/20 |
20/… |
20/… |
Trattamento termico |
A / N+T |
N+T/Q+T |
N+T |
Materiale & fabbricazione
Il tubo può essere o finito a caldo o trafilato a freddo con il trattamento termico di finitura ha notato sotto.
Requisiti di trattamento termico
Grado |
Tipo di trattamento termico |
Normalizzando la gamma di temperature F [C] |
Tempera o tempera subcritica |
P5 (b, c) |
Pieno o isotermico tempri |
|
|
|
Normalizzi e temperi |
***** |
1250 [675] |
|
Subcritico tempri (P5c soli) |
***** |
1325 – 1375 [715 - 745] |
P9 |
Pieno o isotermico tempri |
|
|
|
Normalizzi e temperi |
***** |
1250 [675] |
P11 |
Pieno o isotermico tempri |
|
|
|
Normalizzi e temperi |
***** |
1200 [650] |
P22 |
Pieno o isotermico tempri |
|
|
|
Normalizzi e temperi |
***** |
1250 [675] |
P91 |
Normalizzi e temperi |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
|
Estigui e temperi |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
Le prove meccaniche hanno specificato
Prova di trazione e prova prova trasversale o longitudinale di spianatura, la prova di durezza, o della curvatura
Per trattato termicamente materiale in una fornace in gruppi, le prove saranno effettuate su 5% del tubo da ogni lotto trattato. Per i piccoli lotti, almeno un tubo sarà collaudato.
Per trattato termicamente materiale tramite il processo continuo, le prove saranno effettuate su un numero sufficiente del tubo per costituire 5% del lotto, ma in nessun caso meno il tubo di 2.
Note per la prova di durezza:
P91 non avrà una durezza che non supera 250 HB/265 L'alta tensione [25HRC].
Note per la prova della curvatura:
Per il tubo di cui il diametro supera NPS 25 e di cui il diametro al rapporto di spessore della parete è 7,0 o di meno sarà sottoposto a prova della curvatura invece della prova di spianatura.
L'altro tubo di cui il diametro uguaglia o supera NPS 10 può essere dato la prova della curvatura invece della prova di spianatura conforme all'approvazione dell'acquirente.
Le provette della curvatura saranno piegate alla temperatura ambiente con 180 senza fendersi sul fuori della parte piegata.
Prova idrostatica
Il diametro interno della curvatura sarà a 1 pollici [25 millimetri].
Ogni lunghezza del tubo sarà idro provata, ad opzione della fabbricazione che la prova elettrica non distruttiva può essere usata.
Informazioni di ordinazione
Gli ordini per materiale nell'ambito di questa specificazione dovrebbero includere quanto segue, come richiesto, per descrivere adeguatamente il materiale desiderato:
Quantità |
Piedi, metri, o numero delle lunghezze |
Nome di materiale |
Tubo senza cuciture dell'acciaio legato |
Grado |
P5, P9, P11, P22, P91 |
Fabbricazione |
Finito a caldo o trafilato a freddo |
Dimensione facendo uso di uno di quanto segue: |
|
NPS e numero di programma |
|
Fuori del diametro e dello spessore della parete nominale |
|
Fuori del diametro e dello spessore della parete minimo |
|
Dentro il diametro e lo spessore della parete nominale |
|
Dentro il diametro e lo spessore della parete minimo |
|
Lunghezza |
Specifico o casuale |
Rivestimento di conclusione |
Documenti forniti di rimandi
