Descrizione di prodotto

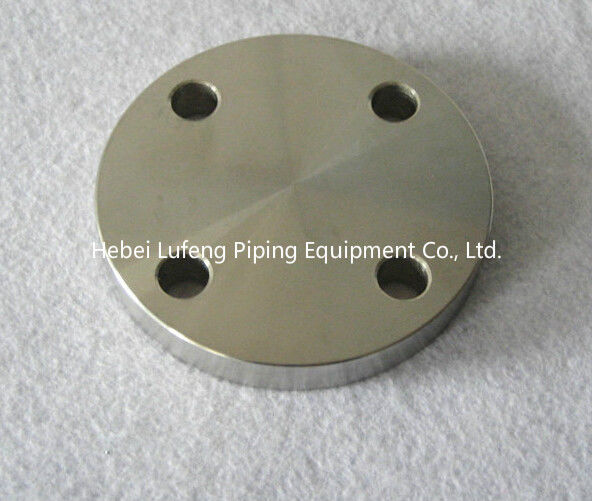

Flangia cieca di acciaio inossidabile dell'ANSI JIS/BS /EN1092-1 DIN
1. Applicazione:
Per la guarnizione o collegarsi delle linee tubo/del tubo
2. Materiale:
304,304L, 316,316L, acciaio al carbonio o l'altro materiale a richiesta
3. Norma:
ANSI, BACCANO, JIS, BS, EN1092-1
4. Dimensione:
DN15 (1/2») a DN5000 (200")
5. Tipo:
Flange infilate, flange della saldatura dell'incavo, flange cieche, altre flange
La specificazione dei tipi
Collo di saldatura
1, preferito per la temperatura ad alta pressione, sotto zero o elevata
2, hub sono affusolati ed alesati per abbinare il diametro interno del tubo in modo dal flusso non è limitato, impedente la turbolenza e riducente l'erosione
3, facilmente hanno radiografato e forniscono la distribuzione eccellente di sforzo
Mocassino
1, utilizzato non normalmente nelle applicazioni di alto-sforzo dovuto il collegamento basso della saldatura e del hub
2, Silps sopra fuori del tubo
3, dentro della flangia saldata al hub ed all'estremità del tubo
Giunto
1, usato dove l'allineamento del bullone o l'accesso per la pulizia è richiesto
2, simile alla flangia del mocassino una volta usato con l'estremità del troncone del giunto
3, raggio all'intersezione del fronte della flangia e foro per abbinare l'estremità del troncone del giunto
Infilato
1, usato dove saldare sarebbe pericoloso
2, progettato per le applicazioni a bassa pressione e non cicliche
3, foro sono infilati per abbinare il filo di tubo
4, affusolato per sigillare tubo e le flange
Saldatura dell'incavo
1, per le linee idrauliche e della corrente di diametro basso di processi chimici, di distribuzione
2, simile alla flangia del mocassino
3, contro partite alesate convogliano il foro, permettendo il flusso senza restrizione
4, contro foro dal lato del hub misura il diametro esterno del tubo - può inserire il tubo in incavo con la saldatura di raccordo al hub
Cieco
1, usato per chiudere l'estremità di conduttura
2, non hanno foro
3, permettono l'accesso alle linee sigillate
Altre flange
Orifizio, estensore, riducendosi, sbocchi leggeri e di fissaggi, colli lunghi della saldatura, metrici, disegni della marina, disegni del cliente
| Nome completo | Flange |
| Materiale | Acciaio inossidabile 304, 304L, 316, 316L, acciaio al carbonio |
| Norma: | ANSI, BS, BACCANO, EN1092-1, JIS |
| Flange dell'ANSI | |
| Dimensione: | ANSI B16.5, B14.47, B16.36, B16.48 |
| Spec. materiale.: | ASTM A182, A351, BACCANO, ASTM A105, A216 WCB |
| Gradi materiali: | F305, F304L, F316, F316L, CF8, CF8M, CF3M |
| DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404 | |
| DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 | |
| DIN1.0402, DIN1.0460, DIN1.0619 | |
| Classe: | 150, 300, 400, 600, 900, 1500, 2500 |
| Tipo della flangia: | Collo della saldatura, infilato, mocassino, Lap Joint, saldatura dell'incavo, cieca |
| Flange delle BS | |
| Dimensione: | BS4504 |
| PN: | 2,4, 6, 10, 16, 25, 40 |
| Tipo della flangia: | Collo della saldatura, infilato, mocassino, Lap Joint, saldatura dell'incavo, cieca |
| Flange di BACCANO | |
| Descrizione: | 1) Flangia cieca |
| DIN2527, Rate Pressure: 6 - 100 barre | |
| 2) Flangia piana per la saldatura (slittamento sopra) | |
| 6Bar DIN2573, 10Bar DIN2576, 16Bar DIN2502, 25/40Bar DIN2503 | |
| 3) Flangia di saldatura del collo | |
| 1/2.5Bar DIN2630, 6Bar DIN2631, 10Bar DIN2632, 16Bar DIN2633, | |
| 25Bar DIN2634, 40Bar DIN2635, 64Bar DIN2636, 100Bar DIN2637, | |
| 160Bar DIN2638, 250Bar DIN2628, 320Bar DIN2629, 400Bar DIN2627 | |
| 4)(Flangia avvolta del giunto avvolto), collare normale | |
| 6Bar DIN2641, 10Bar DIN2642, | |
| 5)Flangia ed anello sciolti per la saldatura (flangia del mocassino e collare normale) | |
| 6Bar DIN2652, 10Bar DIN2653, 25Bar DIN2655, 40Bar DIN2656, | |
| 6)Flangia ed anello sciolti con il collo per saldare | |
| 10Bar DIN2673 | |
| 7)Flangia infilata normale ovale | |
| 6Bar DIN2558 | |
| 8)Pianura ovale, con il collo infilato | |
| 10/16 di Antivari DIN2561 | |
| 9)Flangia del filo con il collo |
