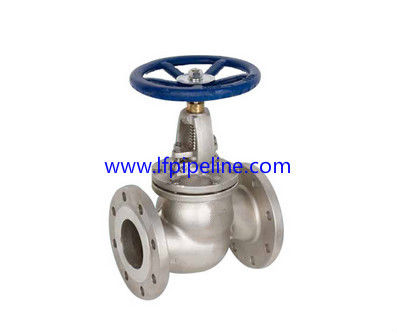

Descrizione di prodotto
| No. | Nome di parte | Qty | Materiale |
| 1 | Corpo | 1 | 316 acciaio inossidabile ASTM A351CF8M |
| 2 | Disco | 1 | 316 acciaio inossidabile ASTM A351CF8M |
| 3 | Anello di Seat | 1 | 316 acciaio inossidabile ASTM A351CF8M |
| 4 | Gambo | 1 | Acciaio inossidabile 316 |
| 5 | Cofano Bolt | 1 | Acciaio inossidabile 304 |
| 6 | Guarnizione | 1 | 15%R+PTFE |
| 7 | Cofano | 1 | Acciaio inossidabile 316 |
| 8 | Imballaggio di ghiandola | 1 | PTFE |
| 9 | Pin | 1 | Acciaio inossidabile 304 |
| 10 | Manica della ghiandola | 1 | PTFE |
| 11 | Perno ad occhio | 1 | Acciaio inossidabile 304 |
| 12 | Ghiandola | 1 | Acciaio inossidabile 316 |
| 13 | Dado | 1 | Acciaio inossidabile 304 |
| 14 | Yoke Sleeve | 1 | Ottone |
| 15 | Volante | 1 | Ferro duttile |
| 16 | Rondella | 1 | Acciaio inossidabile 304 |
| 17 | Dado | 1 | Acciaio inossidabile 304 |
| Dimensione | B | C | D | E | F | G | H | Io | |
| 1-2 | 0,59 | 4,25 | 7,32 | 3,5 | 2,38 | 1,38 | 0,43 | 5,51 | 0,625 |
| 3-4 | 0,79 | 4,61 | 7,32 | 3,88 | 2,75 | 1,69 | 0,43 | 5,51 | 0,625 |
| 1 | 0,98 | 5 | 8,35 | 4,25 | 3,12 | 2 | 0,43 | 5,51 | 0,625 |
| 1 ½ | 1,57 | 6,5 | 9,69 | 5 | 3,88 | 2,88 | 0,56 | 6,29 | 0,625 |
| 2 | 1,97 | 7,99 | 9,92 | 6 | 4,75 | 3,62 | 0,62 | 7,87 | 0,75 |
| ½ 2 | 2,56 | 8,5 | 12,2 | 7 | 5,5 | 4,12 | 0,69 | 7,87 | 0,75 |
| 3 | 3,15 | 9,49 | 12,87 | 7,5 | 6 | 5 | 0,75 | 9,84 | 0,75 |
| 4 | 3,94 | 11,5 | 15,12 | 9 | 7,5 | 6,19 | 0,94 | 9,84 | 0,75 |
| 6 | 5,91 | 15,98 | 21,5 | 11 | 9,5 | 8,5 | 1 | 13,78 | 0,875 |
| 8 | 7,87 | 19,49 | 26,34 | 13,5 | 11,75 | 10,62 | 1,12 | 13,78 | 0,875 |
| 10 | 9,84 | 24,49 | 32,44 | 16 | 14,25 | 12,75 | 1,19 | 19,69 | 1 |
| 12 | 12 | 27,5 | 31,3 | 19 | 17 | 15 | 1,25 | 18,11 | 1 |
Caratteristiche:
Fuori della vite e del giogo.
Cofano serrato.
Il collegamento cuneo/del gambo incontra la prova di trazione di api 600.
Sedile saldato.
Cofano integrato giogo.
Disco sciolto.
Anelli rinnovabili del sedile.
Volante aumentante di non aumento e del gambo.
Estremità flangiata.
estremità Estremità-saldata.
Norme applicabili:
- ANSI d'acciaio B 16,34 delle valvole
- ANSI faccia a faccia B 16,10
- L'estremità flangia ANSI B 16,5
- L'estremità ha saldato conclude l'ANSI B16.25
- Ispezione e prova api 598
