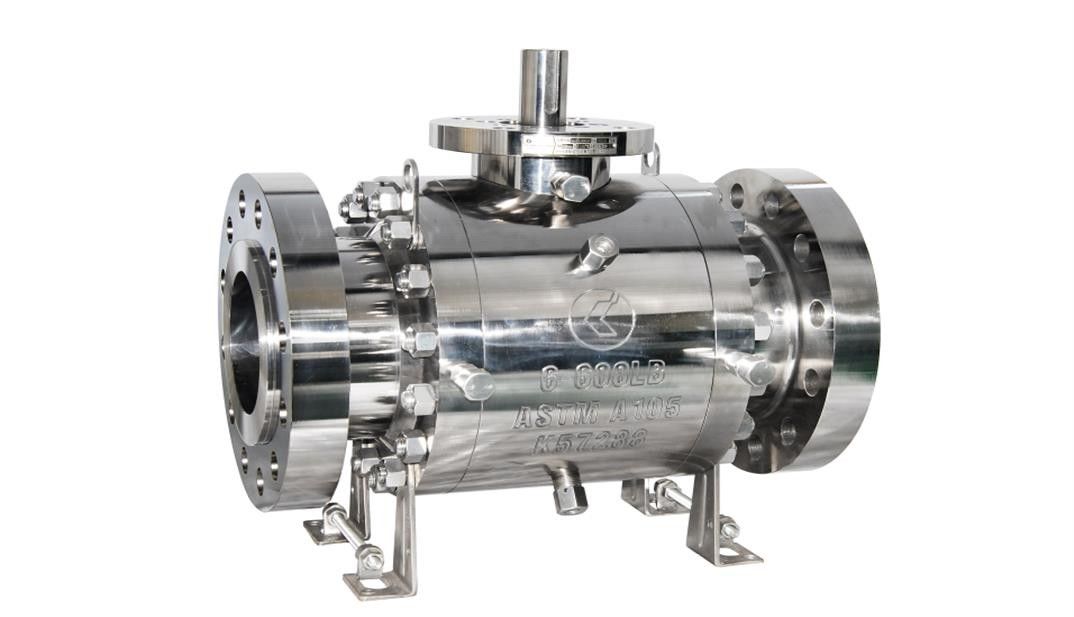

Valvola a sfera fissa d'acciaio forgiata

PROGETTAZIONE E CARATTERISTICHE FABBRICANTI

Le valvole a sfera di LUFENG possiede le caratteristiche delle valvole fatte in Cina e nel mondo, che ha realizzato la combinazione perfetta di nuovi materiali, nuova struttura, nuove tecnologie. La valvola a sfera fissa è sostenuta dall'asse fisso (o dal piatto della fodera) ed il gambo è dell'operazione pura di coppia di torsione, che elimina l'eccessiva coppia di torsione ha causato quando la pressione di entrata spinge contro il gambo. La finitura superficia della sfera raggiunge la superficie dello specchio. L'uso di rivestimento imbussolante metallico con la buona lubrificazione inoltre assicura che piccolo apra/coppia di torsione vicina, anche sotto pressione di esercizio massima. Le parti interne sono state selezionate con attenzione a si accerta dell'operazione affidabile in tutti i tipi di circostanza di servizio. Il trickness della parete della valvola e la forza del bullone di collegamento rigorosamente sono stati calcolati e soddisfanno le richieste della norma ANSI/di ASME B16.34 assicurare la stabilità di valutazione e del connectiong di pressione. Oltre all'adozione di comando digitale e centro di lavorazione per il corpo di valvola e tutte le parti e componenti, l'uso di progettazione di cad inoltre garantisce l'alta precisione, la flessibilità e la prestazione affidabile della valvola. La sede valvola ha sigillamento metallico per il sigillamento primario ed il sigillamento non metallico per il sigillamento secondario. Quando la pressione nominale è a CLASSI 600 (10.0MPa) o più basso, il sigillamento secondario di sigillatura non metallico di VITON-AED sarà adottato. Quando la pressione nominale è superiore alla CLASSE 600 (10.0MPa), DEVLON, SBIRCIATA ed il sigillamento tutto di metallo sarà adottato.
Le caratteristiche principali sono come segue:

1, PROGETTAZIONE RENDENTE INCOMBUSTIBILE DELLA STRUTTURA:
Secondo la norma di api 607/BS6755, se il fuoco scoppia alla scena dell'uso della valvola, l'anello sigillante fatto da materiale non metallico per il sigillamento secondario può ripartire o essere nocivo, il sigillamento metallico primario presto verrebbe vicino alla palla per il sigillamento rapido. La progettazione di sigillatura doppia unica della struttura della sede valvola può assicurare la protezione antincendio affidabile della sede valvola.

2, PROGETTAZIONE ANTISTATICA:
Facendo uso della molla e dell'estrattore elettrostatico statico della piccolo-palla, insieme al canale elettrostatico formato fra la palla ed il corpo di valvola dal gambo di valvola, l'elettricità statica in seguito all'attrito fra la palla ed aprirsi/chiusura dell'anello sigillante può essere preso alla terra dall'ente di valvola, che efficacemente elimina la parte anteriore o il rischio di esplosione che potrebbero possibilmente essere causati dalla scintilla elettrostatica.

3, SICUREZZA DI EMERGENZA E LUBRIFICAZIONE DI SIGILLATURA DELLA VALVOLA.
Se la sede valvola e la guarnizione del gambo essere nocive e perdita accade, il sigillamento istantaneo potrebbe essere disponibile riempiendo il grasso di sigillatura tramite la valvola dell'iniezione. Quando la valvola è nell'ambito dell'operazione normale, il gambo e la superficie sferica possono essere lubrificati riempiendo il lubrificante tramite la valvola dell'iniezione e la valvola sarà aperta più facilmente e chiusa.

4, PROGETTAZIONE DELLA STRUTTURA DELLA SEDE VALVOLA:
TOMAIA DI A.BOTH ED ABBASSARE CORRENTE PER ADOTTARE SEDE VALVOLA AD UN PISTONE:
Con la doppia funzione del blocco/emorragia, può tagliare simultaneamente il medium che viene dalla corrente superiore e più bassa; funzione d'alleviamento automatica; nel caso dell'aumento anormale di pressione causato mediante il medium ha conservato dentro la cavità quando gli aumenti di temperatura, la sede valvola può alleviare automaticamente la pressione (che scarica verso l'estremità a bassa pressione).

LA TOMAIA DI B.BOTH ED ABBASSARE LA CORRENTE ADOTTA LA SEDE VALVOLA DI DUAL-PISTON:
Con la doppia funzione del blosck, può tagliare simultaneamente il medium che viene sia dalla corrente superiore che più bassa; il medium incagliato dentro la cavità della valvola non può a scarico automatico, valvola del rilascio di pressione sarà installato sul corpo di valvola per installare la pressione per liberare l'aumento eccezionale di pressione dentro la cavità della valvola.

C.SINGLE-PISTON SEAT ALLA CORRENTE SUPERIORE E A DUAL-PISTON METTONO ALLA CORRENTE PIÙ BASSA:
Con la doppia funzione del blocco/emorragia, può tagliare simultaneamente il medium che viene dalla corrente superiore e più bassa; funzione d'alleviamento automatica; nel caso dell'aumento anormale di pressione causato mediante il medium ha conservato dentro la cavità quando gli aumenti di temperatura, la sede valvola può alleviare automaticamente la pressione (che scarica verso la corrente superiore).

5, METTENDO LA PIATTAFORMA DELL'INSTALLAZIONE DEL DISPOSITIVO D'ATTUAZIONE:
Conformemente alla progettazione superiore della flangia su ISO5211, il sostegno e la manica dell'adattatore lo rendono facile installare qualunque tipo di dispositivo d'attuazione.

6, GAMBO DI VALVOLA ESTESO:
Per le valvole con installazione sepolta, secondo la richiesta dell'operazione e dell'installazione, il gambo di valvola ha potuto essere esteso conformemente ai requisiti di cliente della dimensione del gambo esteso. Tutto il tubo di scarico, il tubo di scarico ed il dispositivo dell'iniezione di emergenza saranno di conseguenza estesi. Altri tubi relativi saranno vicini alla parte estesa della valvola per scopo dell'installazione della valvola di spurgo, della valvola del rilascio dell'aria e della valvola dell'iniezione del grasso sopra la terra per manutenzione regolare della valvola principale. Il suface della valvola sarà ricoperto d'asfalto, poliuretano, o epossiresina anticorrosivo come richiesto per rispondere all'esigenza dello stato sotterraneo di servizio.

7, COPERTURA ESTESA:
Per le valvole che funzionano nella bassa temperatura, la copertura estesa della valvola aumenta la distanza fra il corpo di valvola e l'area di sigillatura del gambo, che impedisce l'impatto di temperatrue sulla prestazione di sigillatura. L'altezza estesa sarà conforme ai requisiti pertinenti di cliente e di norma.

8, STRUTTURA DELLA VALVOLA:
La valvola adotta la struttura in tre pezzi del laterale supporto e la sfera è sostenuta dalla piastra di sostegno costruita dentro il corpo di valvola, che elimina l'eccessiva coppia di torsione causata dalla guarnizione di carico enorme quando la pressione di entrata spinge contro la sfera. La finitura superficia della sfera raggiunge la superficie dello specchio; l'uso di rivestimento imbussolante metallico con la buona lubrificazione inoltre assicura che piccolo apra/coppia di torsione vicina anche sotto pressione di esercizio massima.

9, ANALISI AGLI'ELEMENTI FINITI:
Le coperture della valvola e gli elementi interni sono destinati con attenzione per assicurarsi che possano lavorare attendibilmente in tutte le condizioni di lavoro, l'analisi agli'elementi finiti è stata adottata per condurre l'analisi simulata di condizione per forza delle coperture della valvola, lo sforzo degli elementi interni e le coppie di torsione di funzionamento del gambo, per migliorare le parti fragili e deboli ed assicura la prestazione superiore della valvola.
